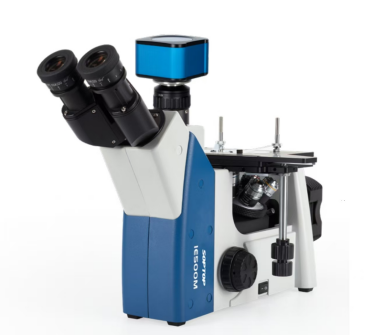

设备名称：倒置金相显微镜 设备型号：IE500M
放置地点：12教-207
设备技术参数：
1、放大倍数：50X - 500X
2、目镜：自带视度调节高眼点大视野平场目镜PL10X/20mm，其中一支带0.1mm十字分划尺，目镜可锁定在观察筒上。
3、观察筒：铰链式三目，45°倾斜，固定式分光比8:2，瞳距可调节，瞳距调节范围47-75mm。
4、转换器：内定位5孔物镜转换器。
5、物镜：平场消色差长工作距金相物镜LMPlan5X/NA=0.13/WD=15.5mm； MPlan10X/NA=0.25/WD=8.7mm；LMPlan20X/NA=0.4/WD=8.8mm；LMPlan50X/NA=0.60/WD=5.1mm。
6、调焦机构：粗微调同轴；粗动每转行程38mm，微调精度0.002mm；带粗调松紧调节装置，可调节粗调手轮的扭矩。
7、载物台：三层机械移动平台，低手位X、Y方向同轴调节；平台面积180mmX155mm，移动范围：75mmX40mm；移动精度：0.1mm；样品压片，可拆下；水滴型金属载物台板金属载物台板（中心孔直径12mm），带旋转旋转手柄，便于360°旋转。
8、照明系统：落射式柯拉照明系统，带可变孔径光阑和中心可调视场光阑，100V-240V 宽电压输入，5W LED照明（暖色），预定中心，亮度连续可调，后置式灯室。
9、滤色片：蓝色滤色片。
主要用途：金相显微镜是材料科学与工程领域不可或缺的核心实验平台。专注于材料微观世界的观察与分析，其核心任务是揭示材料的微观组织结构（如晶粒、相组成、夹杂物、缺陷等），并建立微观结构与宏观性能（如强度、硬度、韧性、耐磨性、耐腐蚀性）之间的内在联系。
承担教学实践课程：材料测试方法/材料表面工程/材料科学基础/材料成型
设备名称：正置偏光显微镜 设备型号：BH200-P
放置地点：12教-207
设备技术参数：
1、放大倍数：40X-400X。
2、观察筒：铰链式三目观察筒，30°倾斜，铰链组可360°旋转，瞳距可调；
3、目镜：高眼点大视野平场目镜PL10X，高眼点设计，配戴眼镜者不需摘除眼镜便可舒适地观察。其中一支目镜带尺。
★4、物镜：平场消色差消应力物镜4X/NA≥0.1/WD≥15.09mm；10X/NA≥0.25/WD≥1.52mm；20X/NA≥0.4/WD≥8.72mm；40X/NA≥0.65/WD≥0.38mm。
5、转换器：内定位4孔可调中心物镜转换器；
6、调焦机构：粗微同轴调焦；粗调行程28mm，微调精度0.002mm；带粗调松紧调节装置，可调节粗调手轮的扭矩；带可调节上限位装置，有效保护切片和物镜不受损坏，便于快速聚焦。
7、载物台：高精度旋转平台，轴向跳动O.OO5mm,径向跳动0.005mm；平台直径φ160mm，360°旋转，格值1°，精度6′；表面石墨喷涂,防腐耐磨；切片压片，可拆下。
★8、中间镜组：勃氏镜切换转盘，焦距可调（循环调焦方式），中心可调；带补偿器插槽；带检偏镜插槽。
9、补偿器：λ波片，φ18毫米，一级红，光程差551nm；λ/4波片，φ18毫米，一级灰白，光程差147.3nm；石英楔子，12X28mm，可连续产生Ⅰ-Ⅳ级干涉色。
10、检偏镜组：插板式检偏镜组，可移出光路；可360°旋转，格值2°，精度6′。
11、起偏镜组：与聚光镜连接在一起，可360°旋转。
12、聚光镜组：N.A.1.25消应力阿贝聚光镜，带可变孔径光栏；聚光镜中心可调；齿轮齿条升降。
13、照明系统：100-240V宽电压输入；6V/20W卤素灯，光源预置中心，光强连续可调 柯拉照明，带可变视场光阑。电源开关与光源亮度调节独立设计，有效延长和保护灯泡的使用寿命。
14、成像系统：≥1600万像素高清数字图像输出，自动曝光、自动/手动白平衡，色彩还原性强，实时数字图像输出。无图像延时，Wi-Fi输出，可连接手机、平板进行观察，带RJ45接口。
15、附件：蓝色滤色片、物镜中心调节扳手、
主要用途：偏光显微镜是材料科学与工程领域不可或缺的核心实验平台。专注于材料微观世界的观察与分析，其核心任务是揭示材料的微观组织结构（如晶粒、相组成、夹杂物、缺陷等），并建立微观结构与宏观性能（如强度、硬度、韧性、耐磨性、耐腐蚀性）之间的内在联系。
承担教学实践课程：材料测试方法/材料表面工程/材料科学基础/材料成型
